Ｒ2−Ｄ2
1/1 Astromech Droid. 製作記 �@

１９７７年、映画ＳＴＡＲ ＷＡＲＳが全米で公開されました。
当時中学生だった私は翌年の日本公開を待ちわび、
関連書物を見つけては友人と気分を盛り上げていました。
そんな中、気になるロボットが・・・　　

名前はＲ2−Ｄ2。

そのロボットの写真を見ると2本足と3本足の固体が有るようで、
俺は二本足タイプがイイなぁ〜とか、俺は三本足の方がイイ !! などと
変形する事など知るべきも無く映画公開に望んだのでした。

映画が始まりベイダー卿の威圧感にビビリながら物語は
レイア姫とＲ2−Ｄ2へ・・・。

姫からのメッセージを受け取ったＲ2は、ストン！と胴体から
中足を出し走り出したではあ〜りませんかぁ !!!(古)
あさはかな中学生の想像を遥かに越えたギミックは
とても文面では表現出来ない程の強い衝撃だったのです。

それからというもの、いつかはＲ2を作ってヤルぞぉ〜！
っと、想いつつも時は流れ---20代最後の年。

「1994年1月」

完全自作「フルスクラッチ」による 1/1 Ｒ2-Ｄ2 の製作を
ついに開始する事にしました。

しかし
資料といっても今のようにＰＣやらインターネットが
一般的な時代ではなかったので大した物は無く、

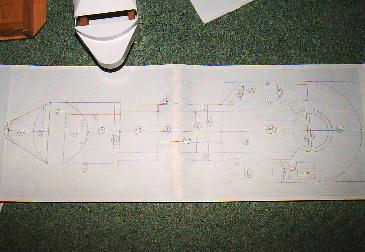

設定資料に記載してあった「全高96センチ」を基準に
写真やプラモデルから採寸し図面を引きました。

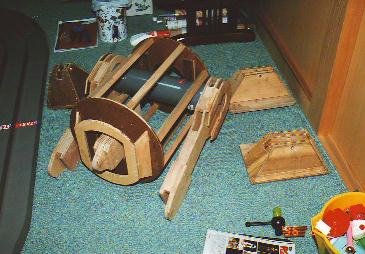

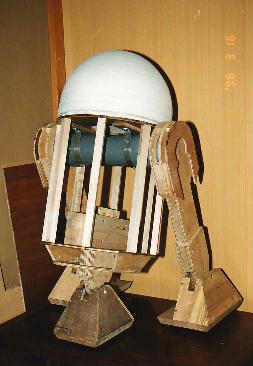

採寸通りに木材を切り出し全体のバランスを確認します。
頭部はスタイロフォームの積層した物から削り出し・・・・



ハイ、出来上がり〜!　この時既に2年経過・・・
しかしここで大問題発生!!です。



出来上がった木製Ｒ2−Ｄ2は凄く小さいのです。
どうやら設定資料ってのはあくまでその世界の中での
設定であり、プロップ実寸とは違うようなのです。
各部のバランスも悪く作り直しです。

そんなのやっている最中に気付くだろうとお思いでしょうが
こんなデカイ物を作った事が無いので、組み上げるまで
まったく解らずじまいなのでありました・・・

失敗失敗〜〜！

今度は The best of the lucasfilm archives という本に出ていた
Ｒ2プロップサイズ 「61×46×110」 を信じ再挑戦です。

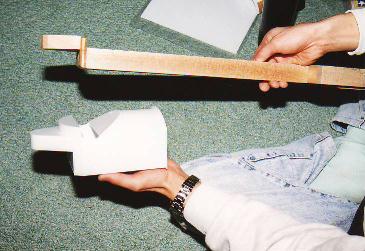

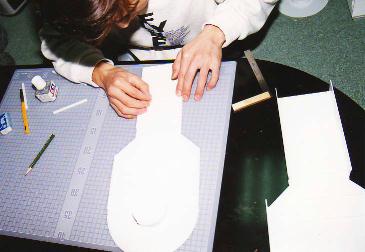

木の表面処理を考慮に入れ制作方法をプラバンの箱組みに変更。

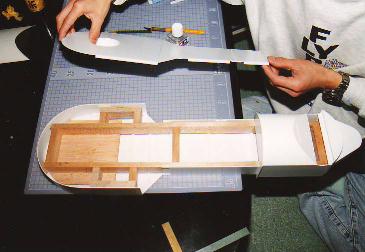

内部に木の補強を入れる事で自重に耐えられるよう工夫します。

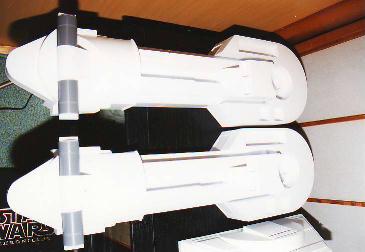

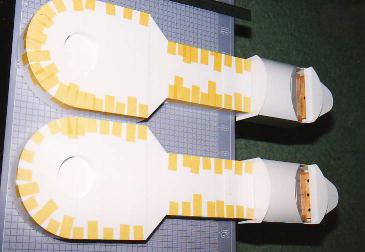

出来上がった腕ケースに木製フレームを入れて接着



何となく腕らしく？・・・・足かな？　なりました。



さらに箱組みしたパーツと組み合わせ90％完成です。
ううっ〜白くてよく見えない〜〜お許しを。
グレー色のパーツはエンビパイプを使用してます。

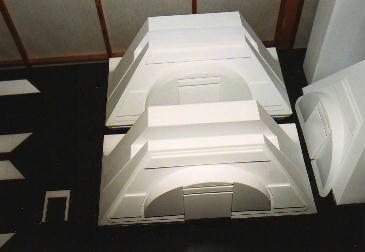

外側の足です。

プラバンの箱組みだけで完成。
台形の図面から読み取れる隠れた辺の長さ
を出す方法がたまらなく面白いのでした。

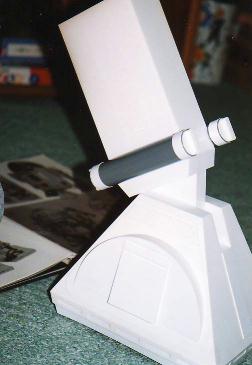

中央の足です。

これまたプラバンの箱組みだけの物です。
キッチリ寸法を出しておいたお陰で
パテを使用する事は有りませんでした。
気持ちが良いのであります。




つづきます。
