「未来少年コナン」インダストリアの飛行艇 製作記 ⑦
（可動ハッチ 編）
いよいよ、外側と内側を行き来しながらの作業になります。
徐々に形が見えてくるので、気分もウキウキなのであります。へへ
では、続きの作業から開始で～す。

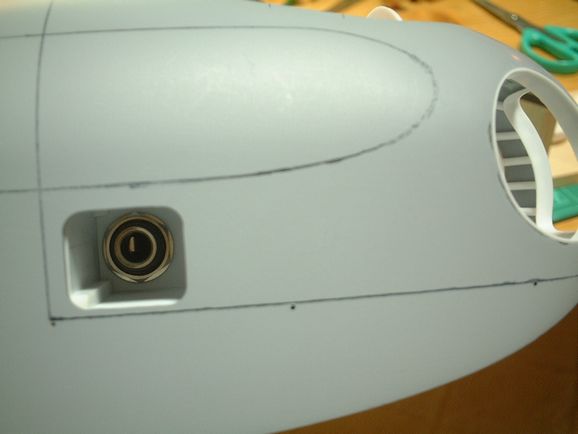

機体パーツを被せると、ホーンプラグの位置はここになります。
このホーンプラグが、展示台とファルコを結ぶ支柱となるのですが、
今回は展示台が間に合いそうにありません（T_T）

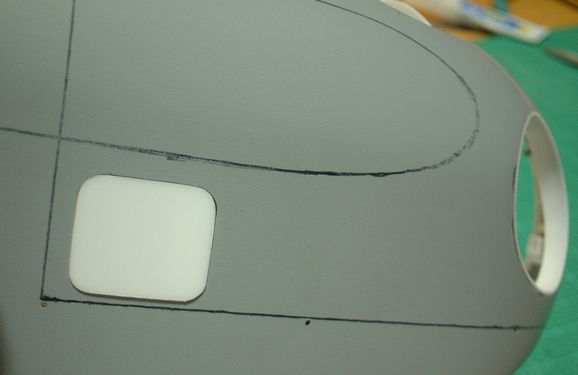

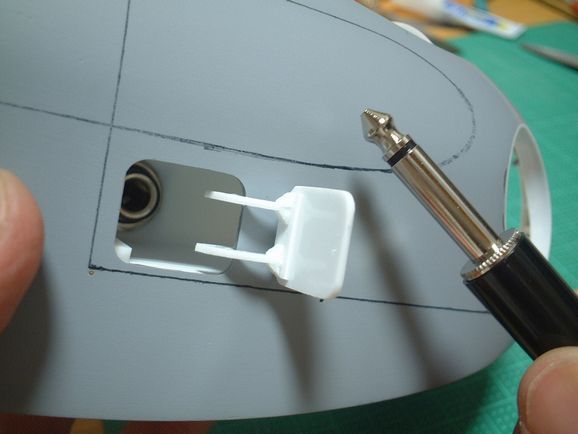

そこで、目隠し用のハッチを作ります。
普通のヒンジ（蝶番）では、表面に軸が見えてしまう為、
プラバン・プラ棒・プラパイプを使用し

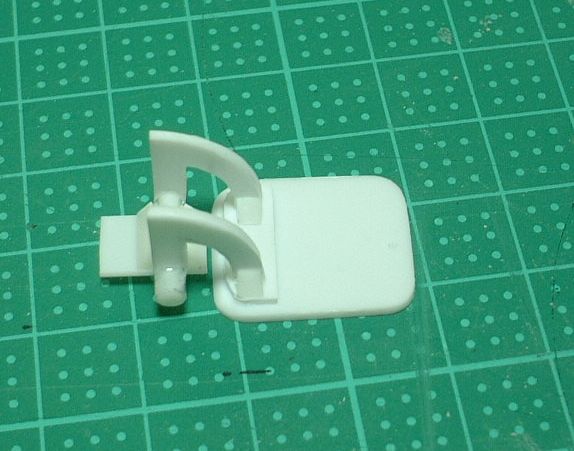

特殊ヒンジ（蝶番）を作りました。
早速接着します。
うぅ～んフラットな仕上がりに・・・。（￣ー￣）ニヤリッ
パカッ!! っと開いて、何とも良いあんばいです。

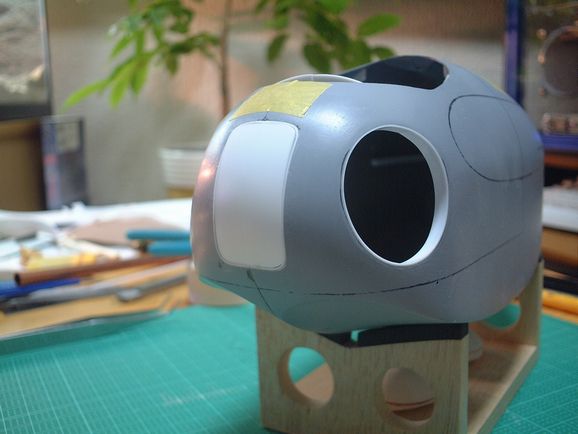

続きまして、搭乗口周りの製作です
久々にバルサ原型の登場で～す。

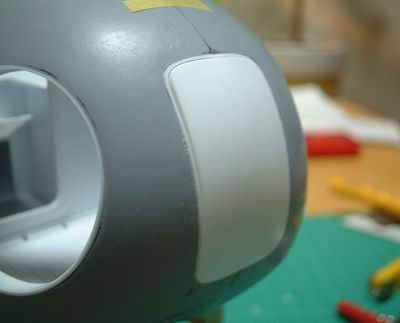

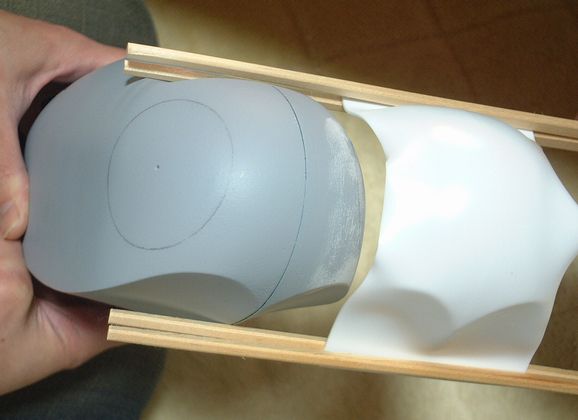

このバルサ原型にプラバンをヒートプレスして
搭乗口ハッチを切り出します。
同じ原型ですので、ピッタリとＲも合い気持ちが良いのでありました。

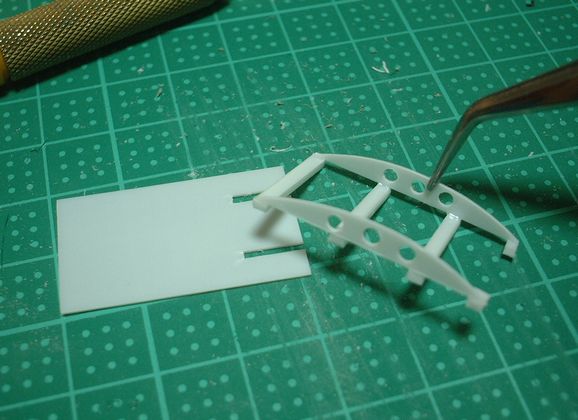

ハッチの裏面を作ります。
0.3ミリのプラバンを使い、ハッチを支える特製ヒンジに負担がかからぬ様、
極力軽く仕上げました。
本来ファルコにこのようなヒンジは有りませんが、
どうしても良いアイデアが思いつかず
このような形に落ち着いたのであります。トホホ・・・

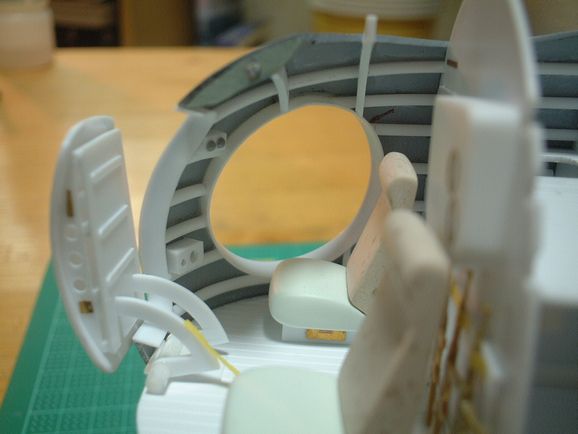

ヒンジの構造でございます。

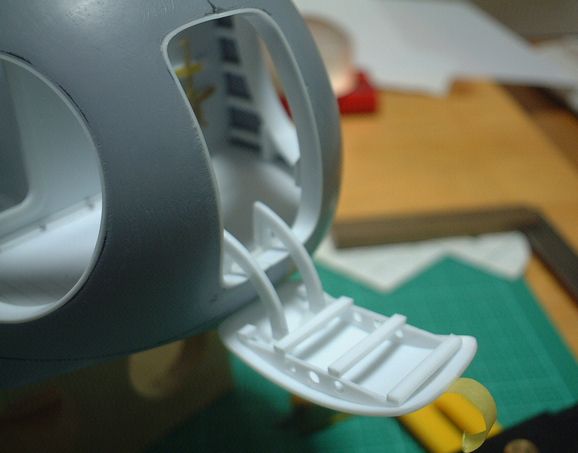

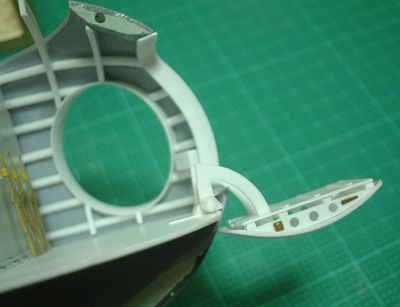

開いてる状態。
ウイ～～ンと閉まりはじめ

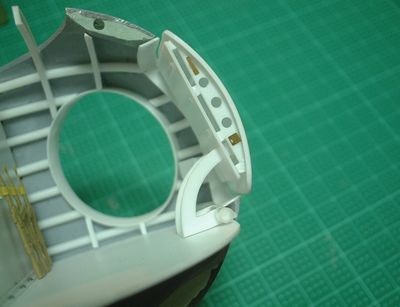

パタッ! 閉じました。
左右パーツを付け可動確認です (゜ペ) vＯＫ

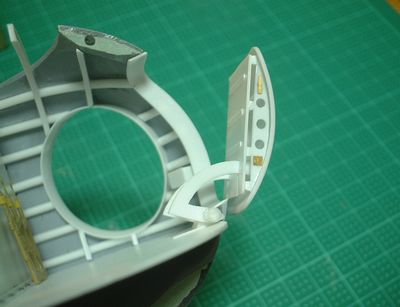

搭乗口ハッチのヒンジは、1Ｆへ直に付いております。
中身を取り出すと何とも奇妙な事態に・・・(=^_^=) ヘヘヘ

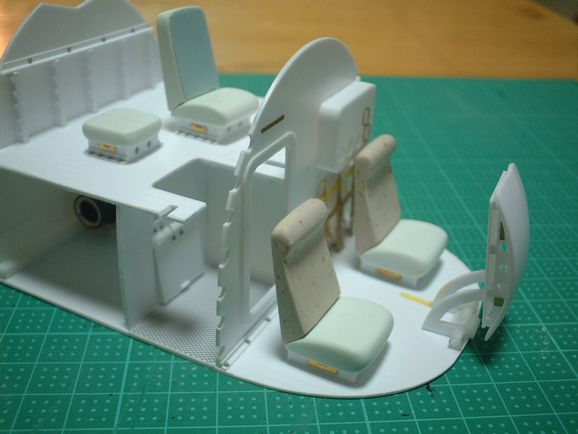

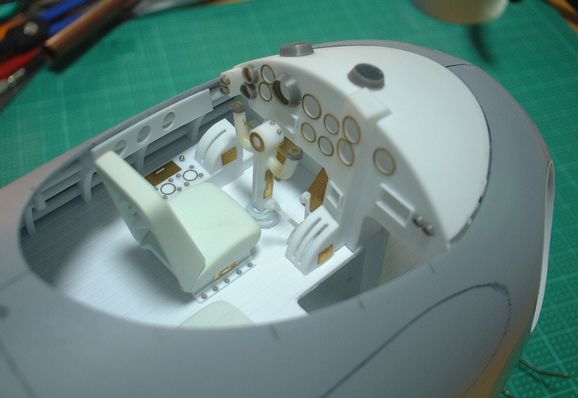

搭乗員用の椅子もエポキシパテで作り、
主要パーツが揃ってきました。
設定に有るハッチの「オープン＆クローズ」スイッチも付けたりして
内部は最終段階に入ります。

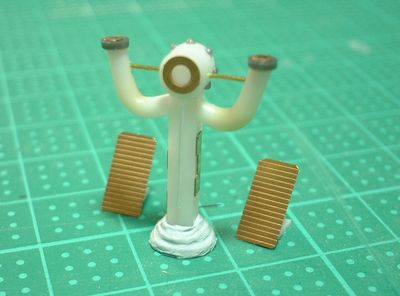

操縦桿とエルロン？のペダルです。
いよいよ内部の塗装に入ります。
細かいディテールは塗装後に入れていきます。
電装も有りますし、まだまだやらなきゃいけない事が
いっぱいなのでありました、、、(￣□￣;)!!
と、今回はここまでで御座います。
次の更新までしばらく時間が掛かりそうですが
またご覧頂けたら幸いなのであります。
最後までお付き合い下さいまして有難うございました。
